A idéia
Entropia é o resultado de um ano de experimentos, na verdade tive de conciliar meu trabalho autônomo com o projeto de conclusão de curso. O que por um lado fez com que tivesse pouca constância nos estudos, por outro me motivou a aproveitar ao máximo cada intervalo que conseguia para trabalhar no projeto e a pensar em soluções simples mas efetivas pros problemas encontrados.
Durante esse ano de experimentação, tive a oportunidade de montar a instalação ao menos 2 vezes nas versões mais primárias do sistema: sem os componentes de interação com Arduino e também sem muitos recursos estruturais. Foram testes muito válidos por terem me despertado para algumas das falhas que a experiência ainda tinha.
Teste do Projeto - 24 de fev de 2016

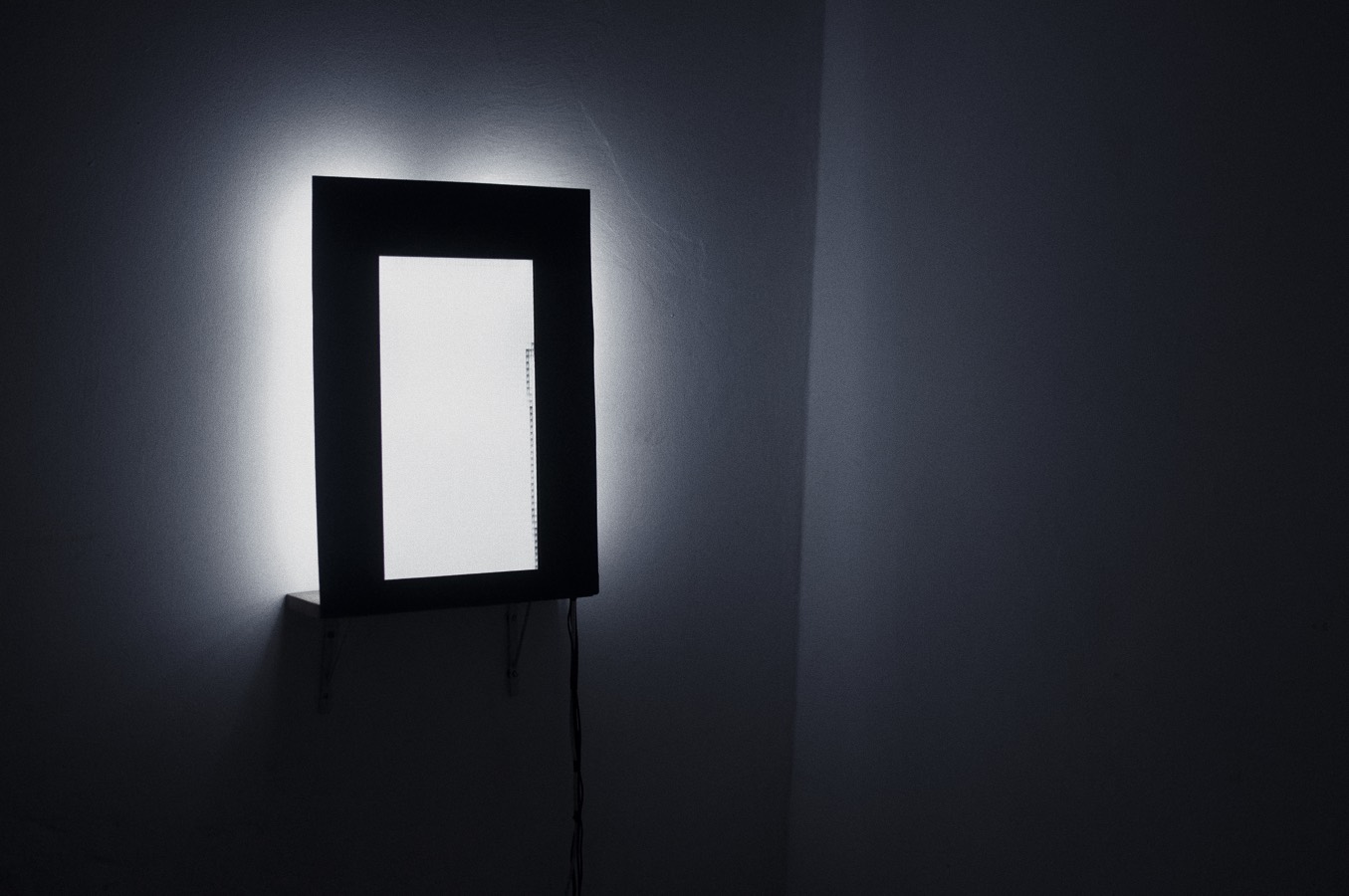

Entropia instalada no TCC "Oficina Desmanche apresenta: Casa Amarela" - 26 de fev de 2016
Detalhe - 26 de fev de 2016
Detalhe - 26 de fev de 2016
Interdesigners - 17 de out de 2016 (ostentando um bigode horrível)
Depois de um ano pensando no que fazer como TCC (a princípio seria uma exposição mirabolante a qual não vem ao caso contar) resolvi me aprofundar nesse “work in progress” e finalizá-lo como um projeto mesmo, com toda a dedicação que ele merecia. Até por que tinha sido uma das últimas coisas mais autorais que já tinham saído do meu computador em um bom tempo e me sinti representado por esse trabalho de uma maneira muito plena. Assim nasce “Entropia”.
MAX/MSP
MAX/MSP é uma linguagem de programação desenvolvida pela Cycling 74’, uma empresa de software voltada para a experimentação ao vivo e em apresentações de música. O programa é dividido em vários componentes, que interagem entre si, alguns para manipular vídeo, outros aúdio, imagens, e números. (site oficial)

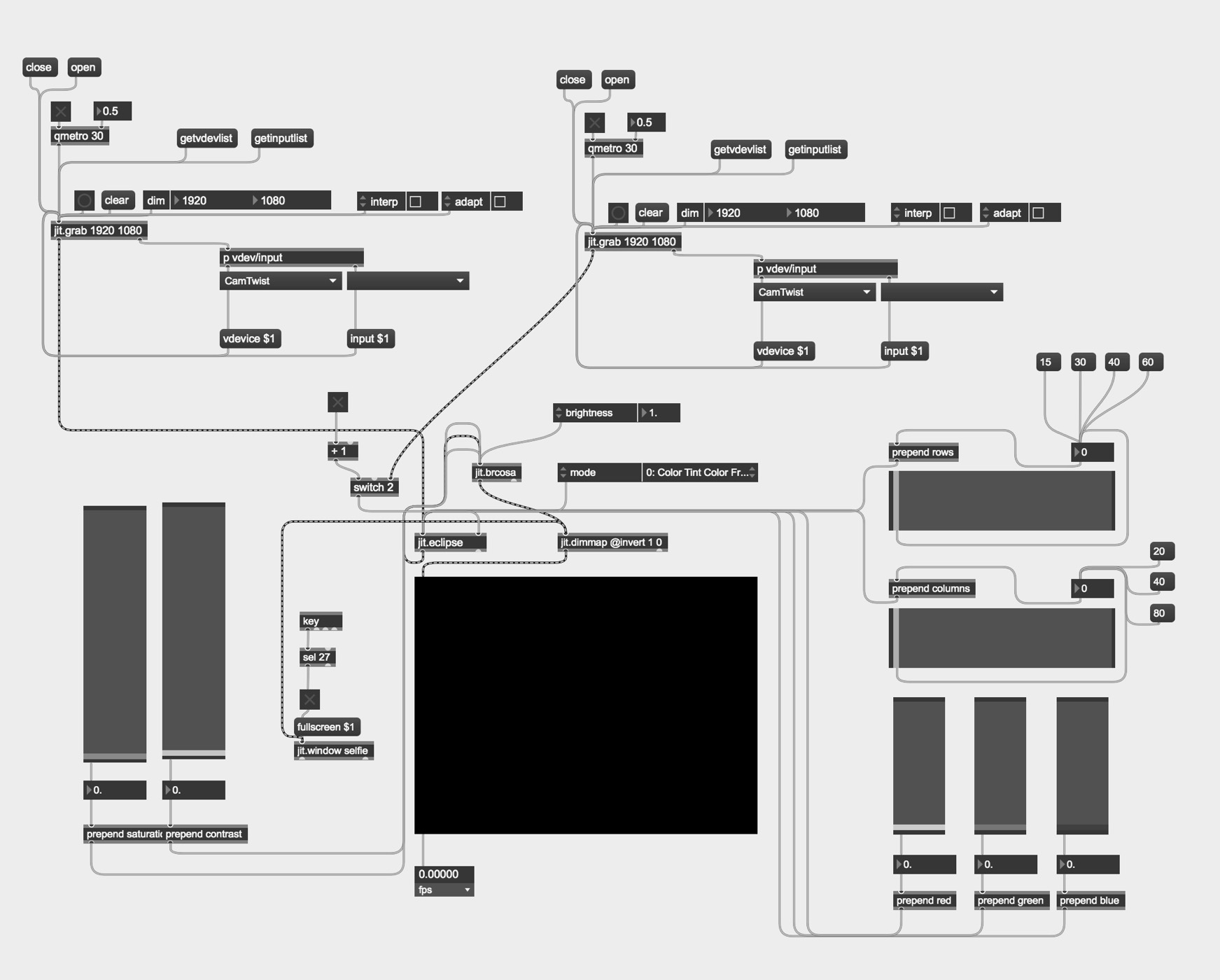

Código da Instalação em sua v1 - não havia interação com arduino - 12 de fev de 2016 ampliar

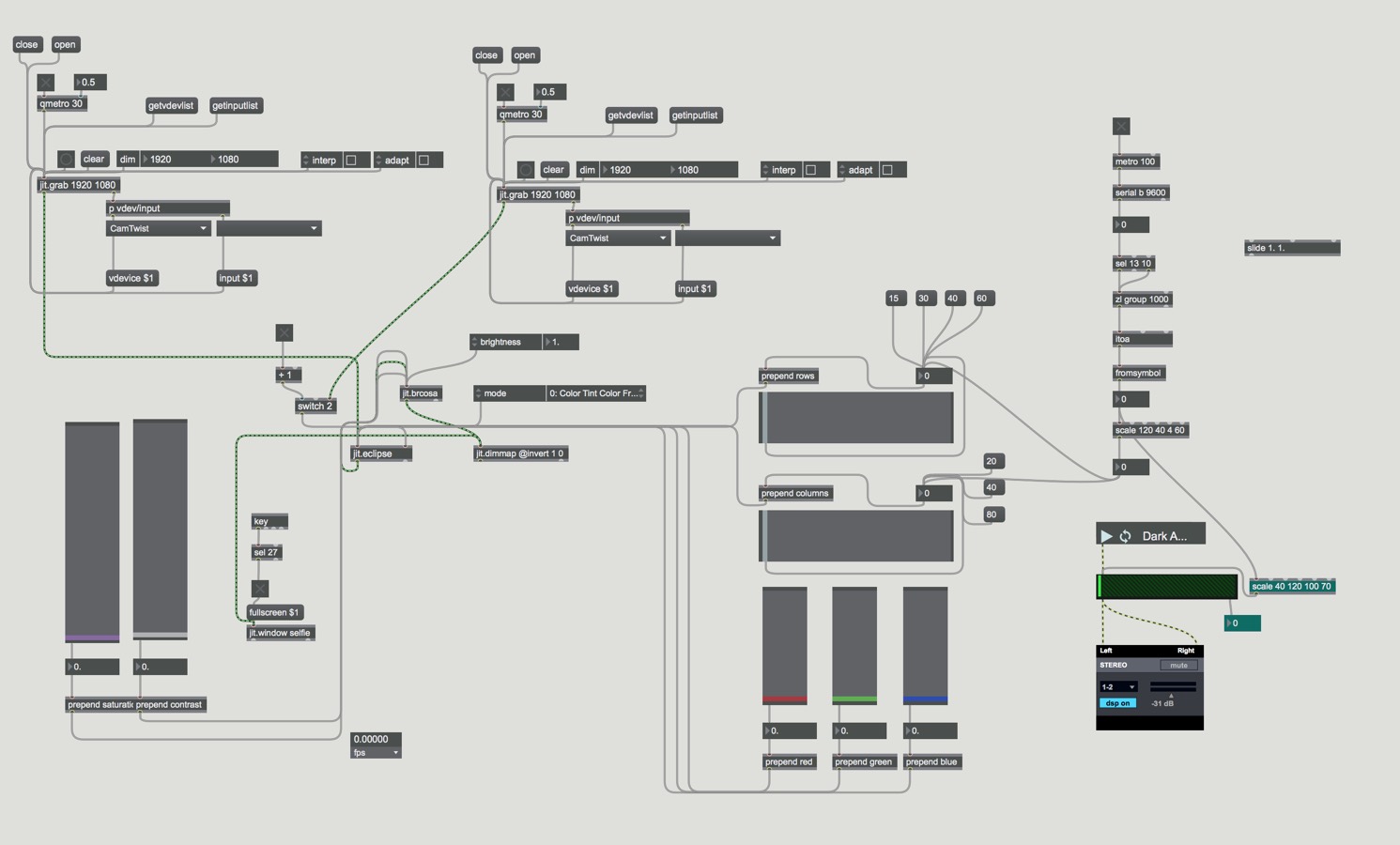

Código da Instalação em sua v2 - primeiro teste com sensor ultrassônico - 13 de dez de 2016 ampliar

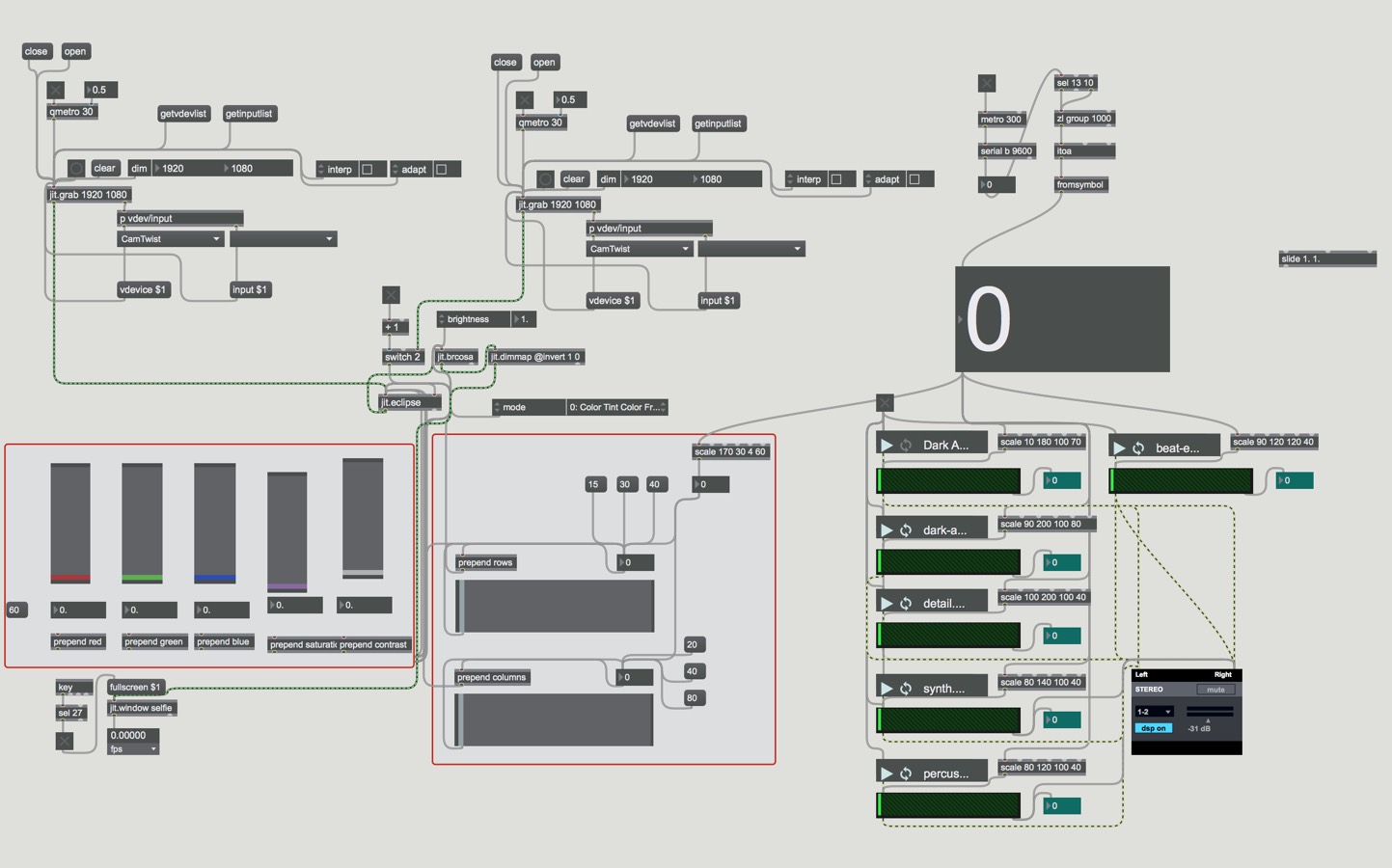

Código "finalizado" ampliar

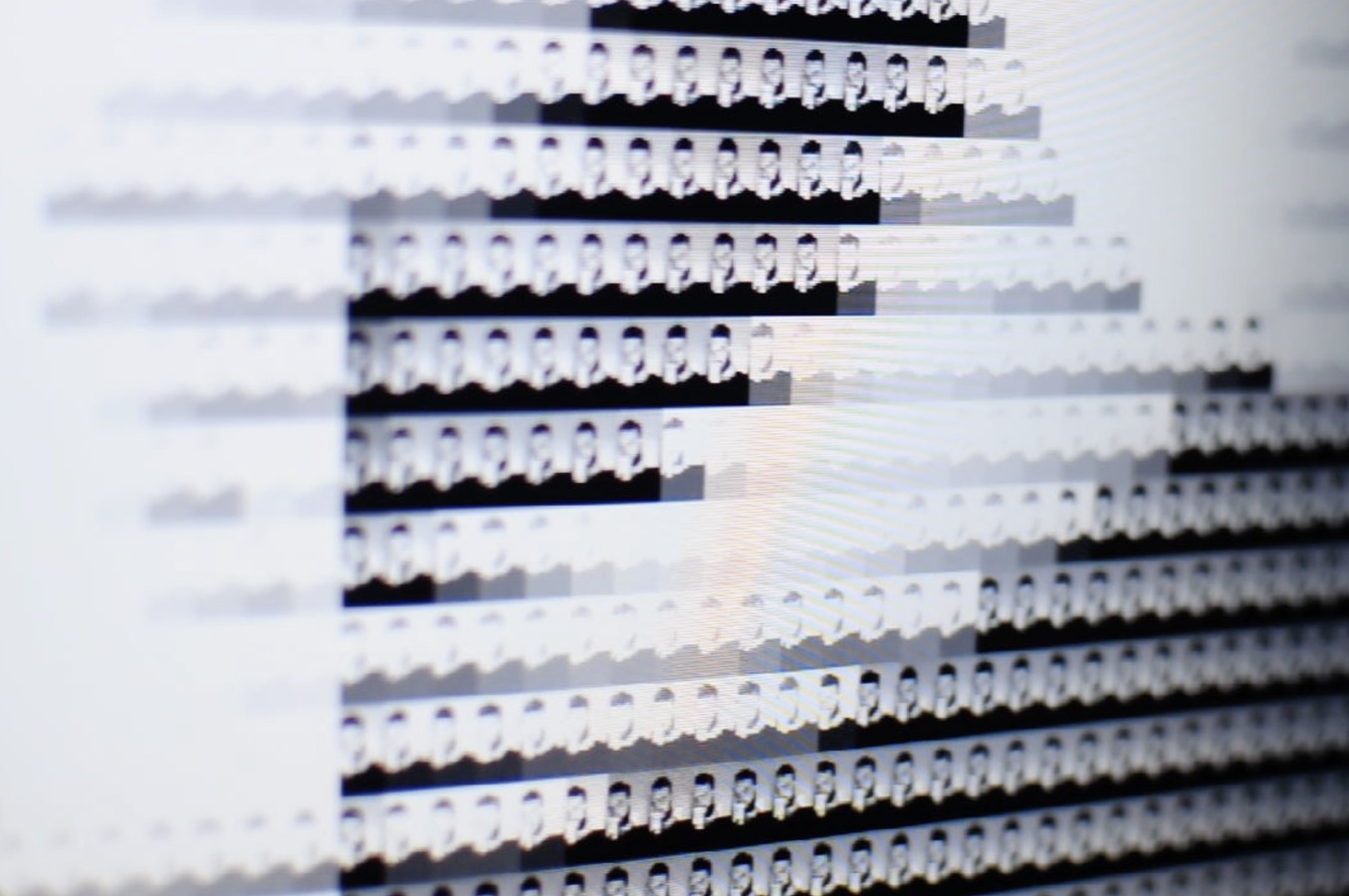

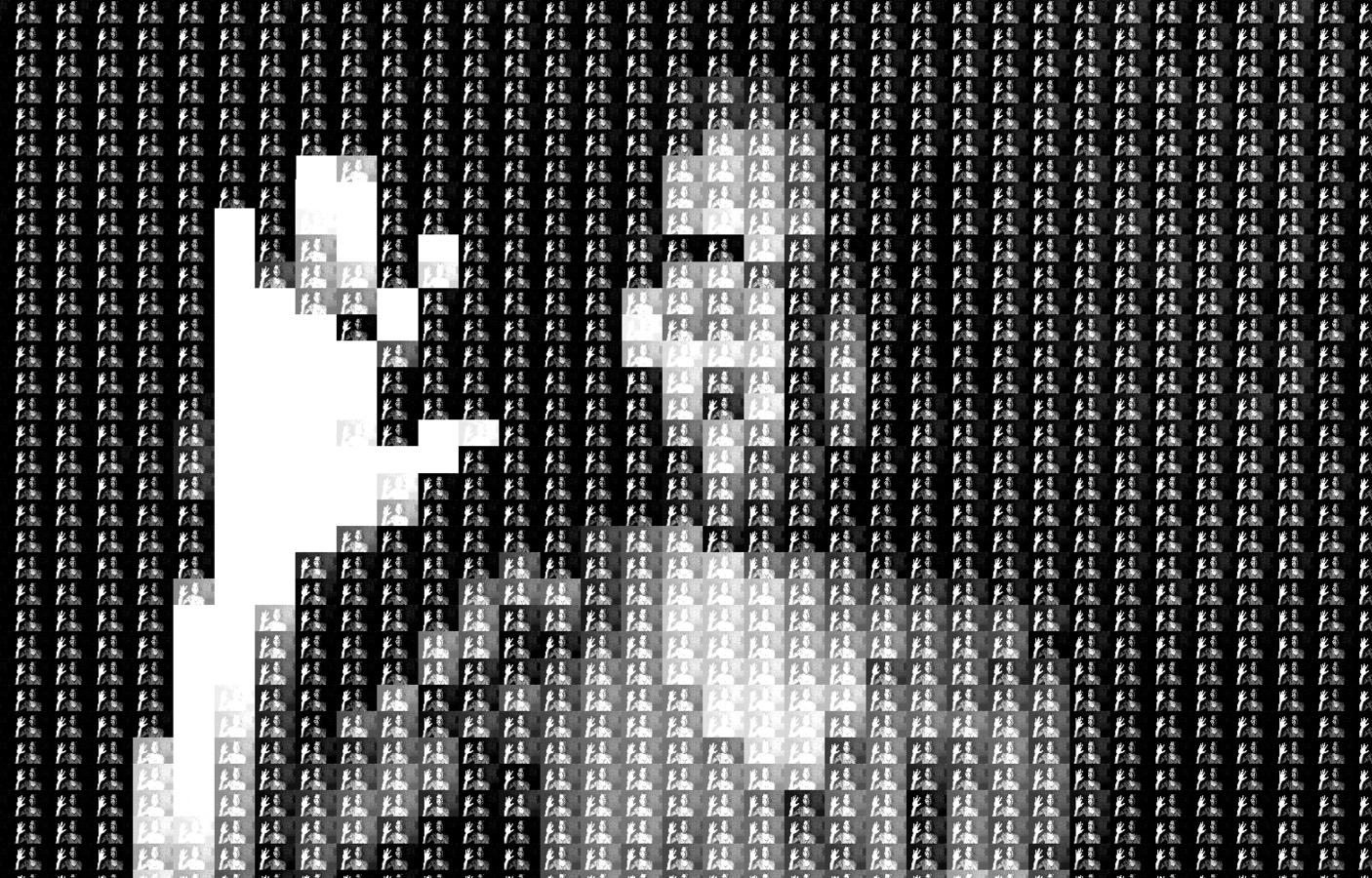

Entropia processa imagens vindas de uma câmera e as converte em uma matriz de números, dividida em colunas e linhas, a imagem da câmera é transformada em algo que pode ser descrito como “camada”. Cada quadrante dessa 1ª camada recebe uma imagem idêntica à original, que é alterada em brilho e contraste para igualar a quantidade de luz presente no quadrante da 1ª camada, criando assim uma cópia da imagem original composta por cópias dela mesma.
Arduino
Depois de instalar a obra por duas vezes, algo ainda estava incompleto, a interação não tinha uma via de duas mãos tão clara. Observando o usuário em contato com a obra, sentia que ele ainda agia um pouco passivamente na experiência. Foi aí que tive a ideia de trazer um componente tangível para a interface, algo que pudesse realmente sofrer a ação real do usuário e alterar o comportamento da dimensão virtual.
Um sensor ultrassônico foi introduzido à estrutura, medindo a distância do observador até a tela através de cálculo de distância dos pulsos sonoros emitidos. Agora eu poderia adicionar o eixo Z à interação, e tudo começou a fazer mais sentido. Configurei a relação entre distância e número de colunas e linhas de maneira inversamente proporcional. Isso significa que a menor a distância entre o usuário e a instalação, mais cópias da sua imagem seriam dispostas na tela e mais precisa seria a imagem geral produzida. (site oficial)

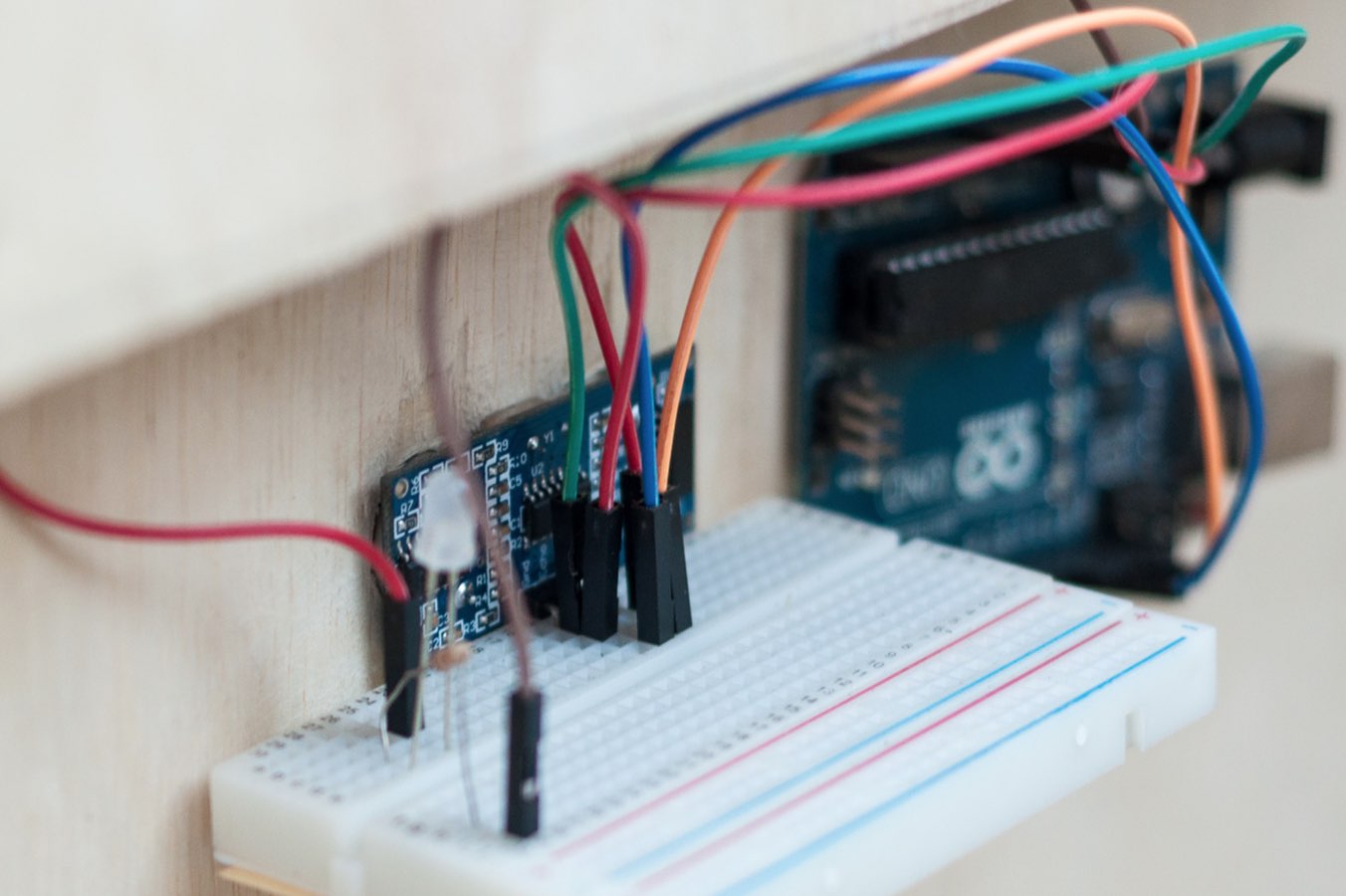

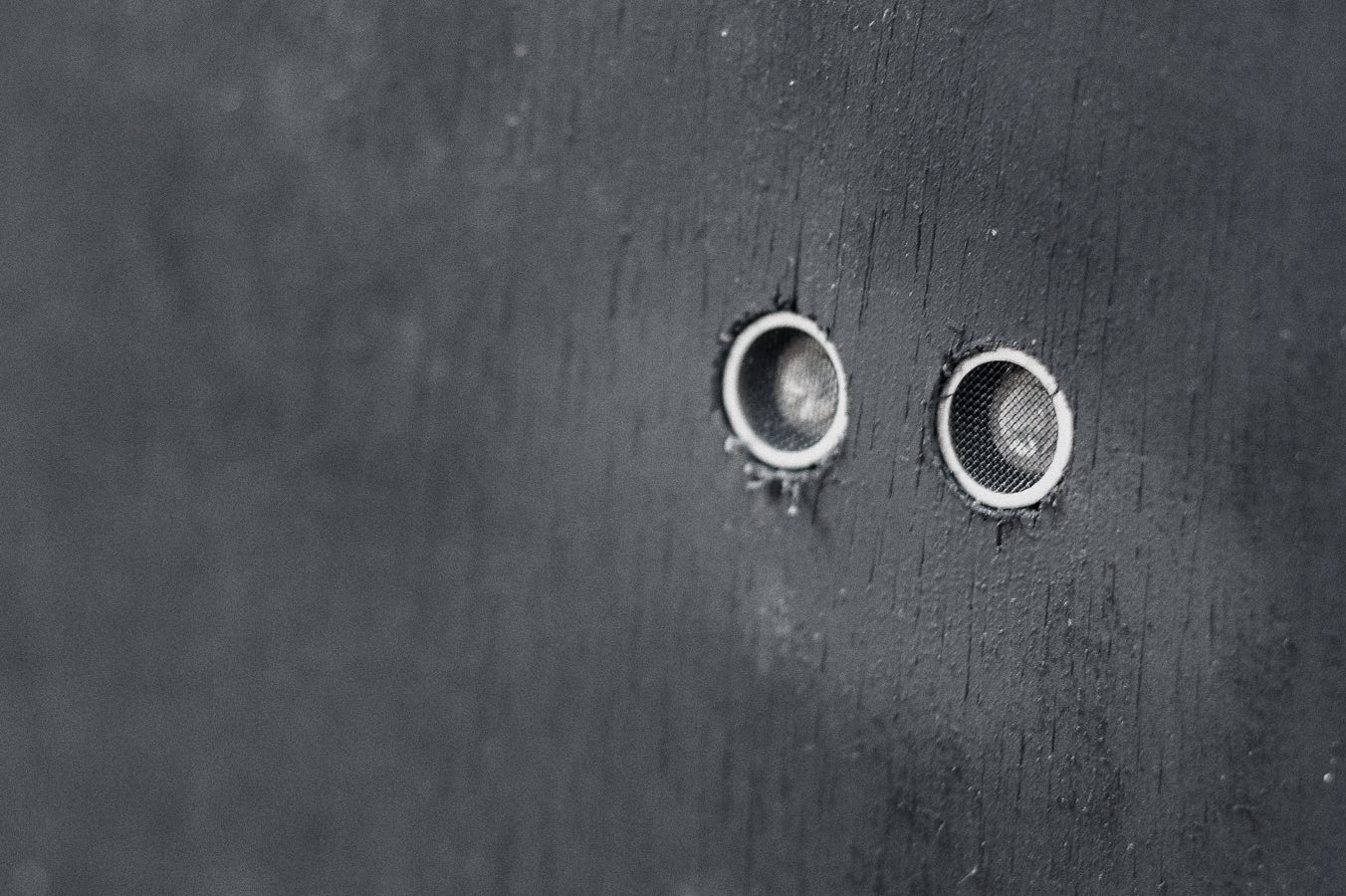

Sensor de proximidade ultrassom instalado - HCSR04
Arduino UNO e digrama de montagem.

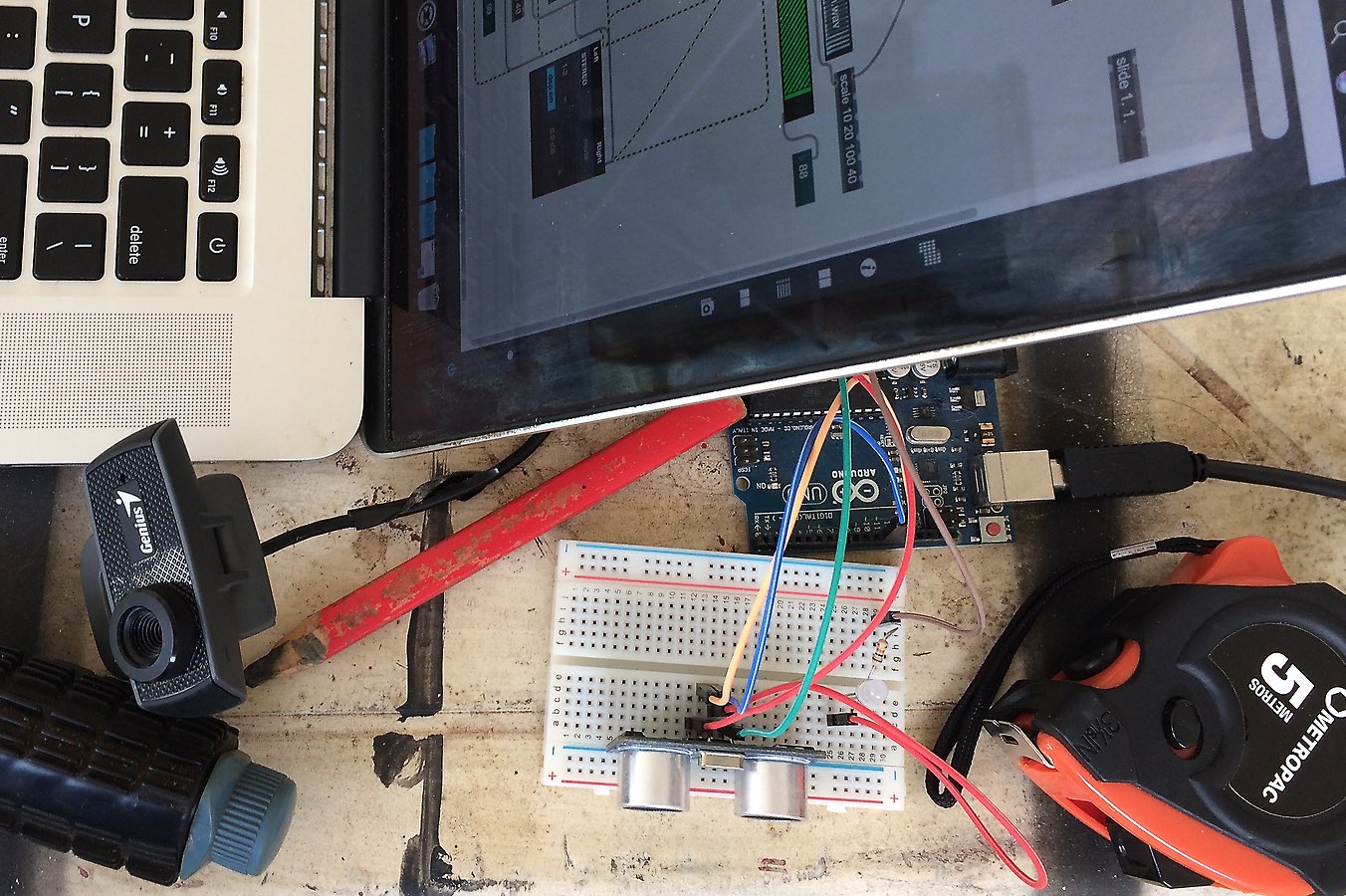

Sensor de proximidade ultrassom e webcam ao lado do software
Música
Para a dimensão sonora, produzi uma trilha que tem como base uma ambientação sinistra e industrial, provocando o usuário a se aproximar e ativar a instalação. Cada canal de “instrumento” foi separado em uma escala de proximidade usuário x instalação, fazendo com que novos instrumentos surjam à medida que nos aproximamos da tela. Além disso, de algum modo, a instalação torna-se acessível, à um certo nível, para pessoas com visão comprometida.

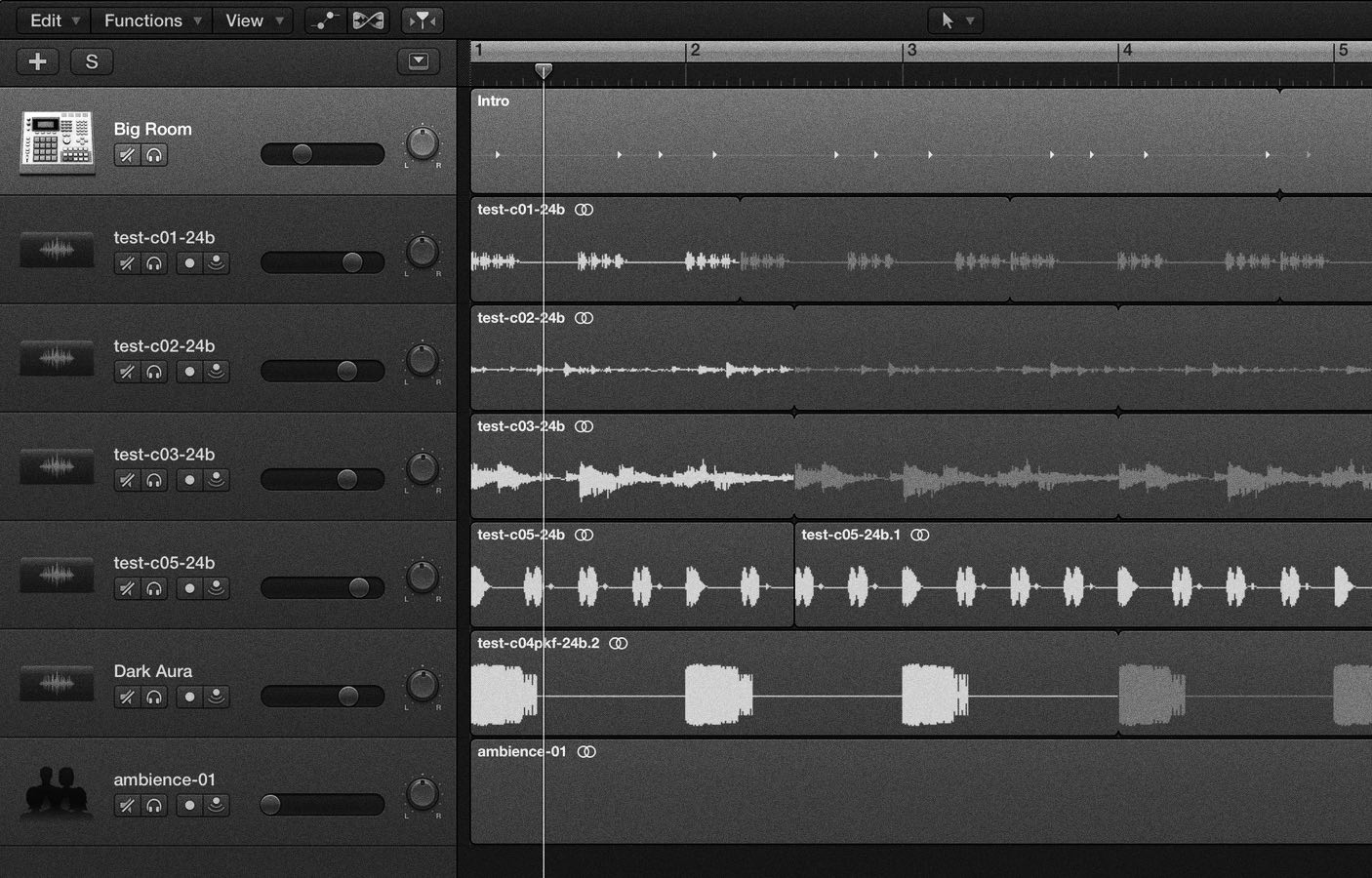

Tracks eletrônicos produzidos com Logic Pro X
Track01 - Dark Aura - ativado à partir de 200cm de distância
Track02 - Detail - ativado à partir de 180cm de distância
Track03 - Synth - ativado à partir de 150cm de distância
Track04 - Kick - ativado à partir de 110cm de distância
Track04 - Percussão - ativado à partir de 100cm de distância
Áudio final
Estrutura
Para abrigar a instalação, criei uma estrutura em formato de monolito, uma referência ao filme "2001 - Uma Odisseia no Espaço" onde os monolitos são "seres" que surgem em lugares específicos do universo, trazendo conhecimento e avanço tecnológico para as espécies com as quais entram em contato.
A execução da projeto só foi possível com a ajuda do pessoal da Oficina Desmanche na construção.
A construção é bem simples, laminados de pinus no exterior, com junções de 90 graus e janela com furos para os sensores na frente. Algumas fotos do processo:
Fingindo que usei EPI o tempo todo
Pintura da parte externa com compressor
Foto: Eduardo Kenji @keenjista
tico-tico

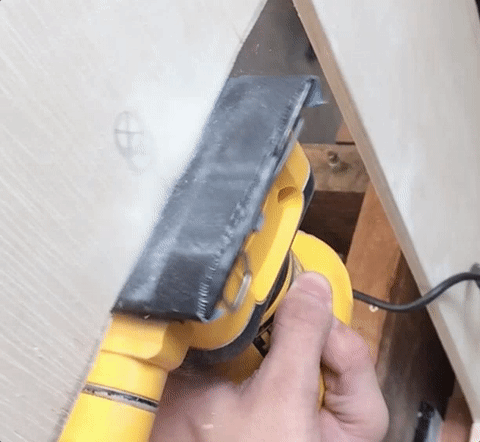

lixa
Teste e Registro

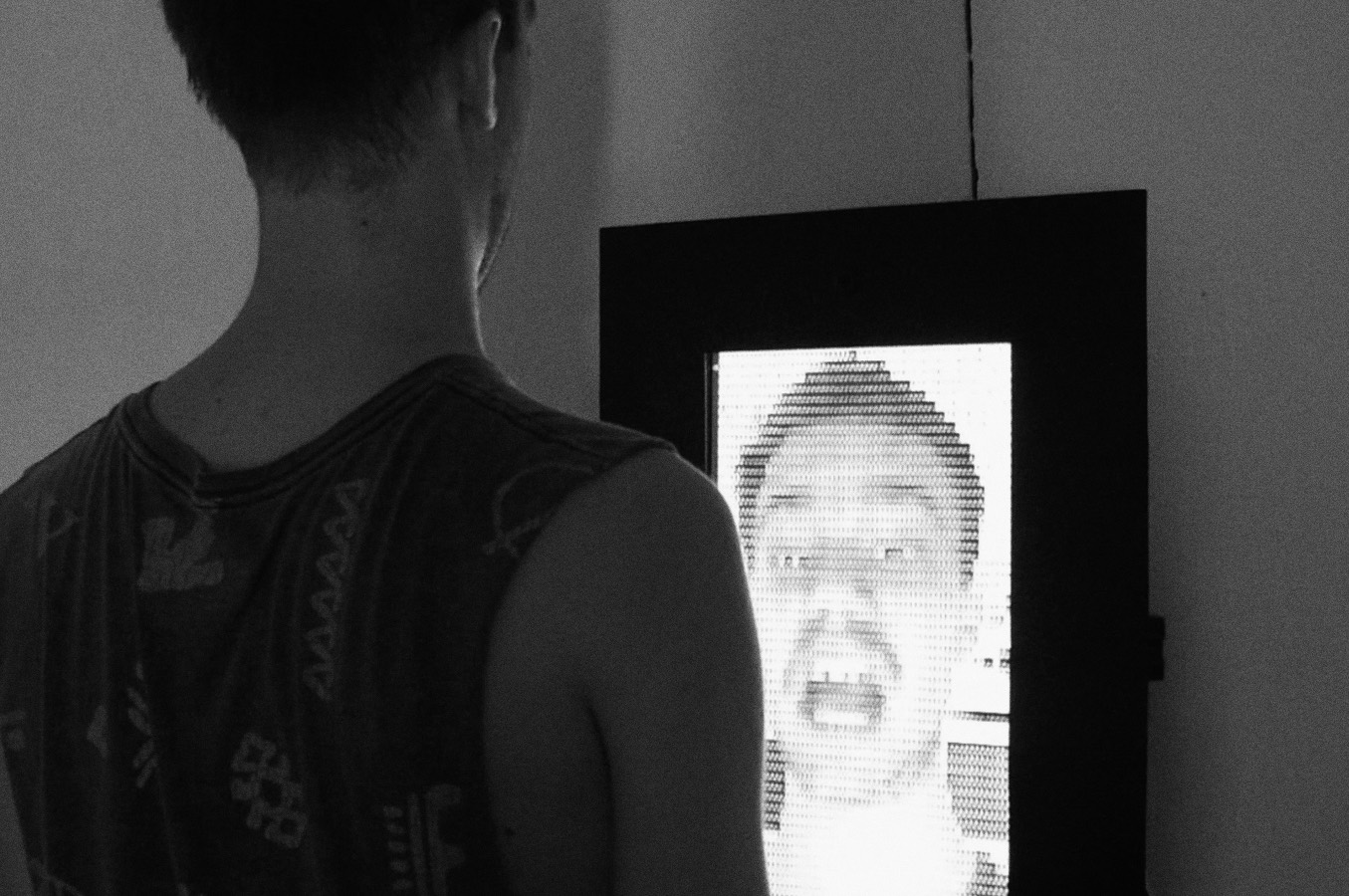

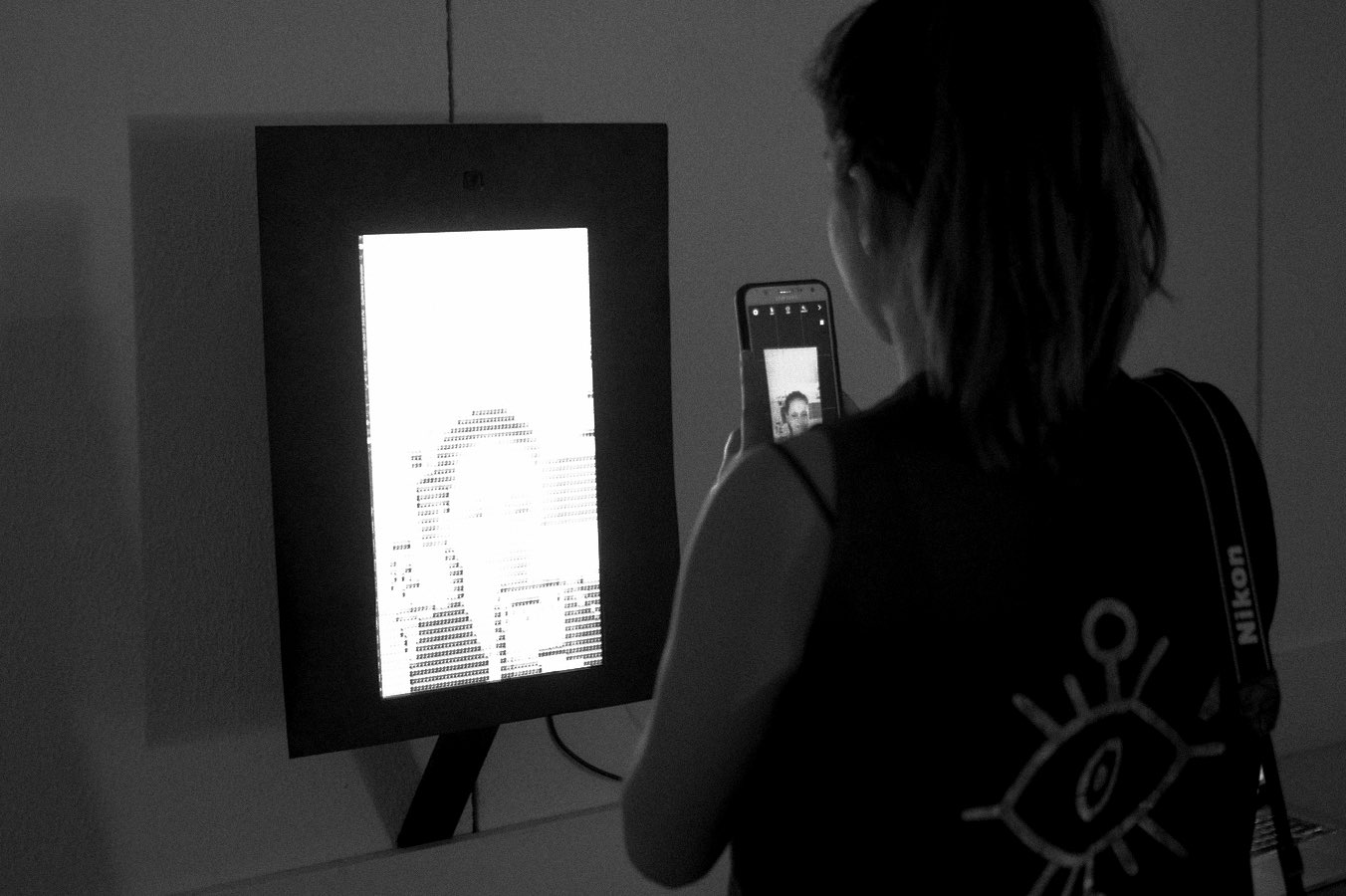

Depois de terminar a construção, resolvi fazer uma "demo" da instalação para registro e produção de conteúdo do relatório. A instalação foi montada na área das salas 50's, na UNESP Bauru.
Foi muito gratificante ver o pessoal interagindo e se surpreendendo com a instalação. Me senti muito realizado, e tudo fez muito sentido.
Da esquerda pra direita: Eu, Colosio, Luz e Minei
